VCV/VHV/VQV-4S Multiply Vise
Description
- 일체형 주조의 견고한 구조
- 대량 생산 및 대형 작업물에 가장 적합
- 고강성으로 작업물 들림 현상 해소 및 정확도 향상
- 클램핑 : 기계식 / 유압식 / 기계식 파워
- 고강성 소재: 높은 인장 저항성을 지닌 고장력 구형 연성 주철(FCD 60-60 kg/mm2)(80,000 psi)로 제작되었습니다.
- Specifications:

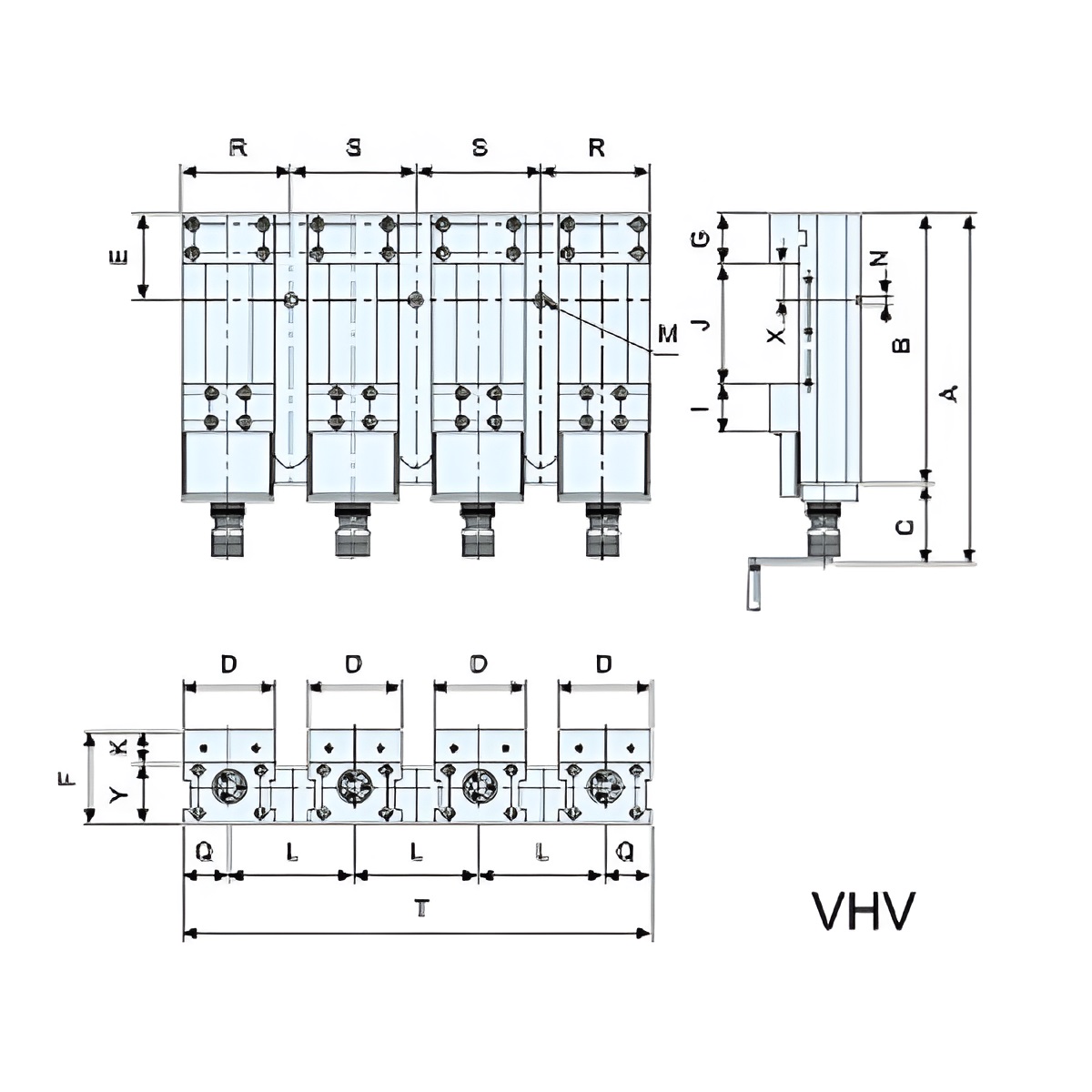

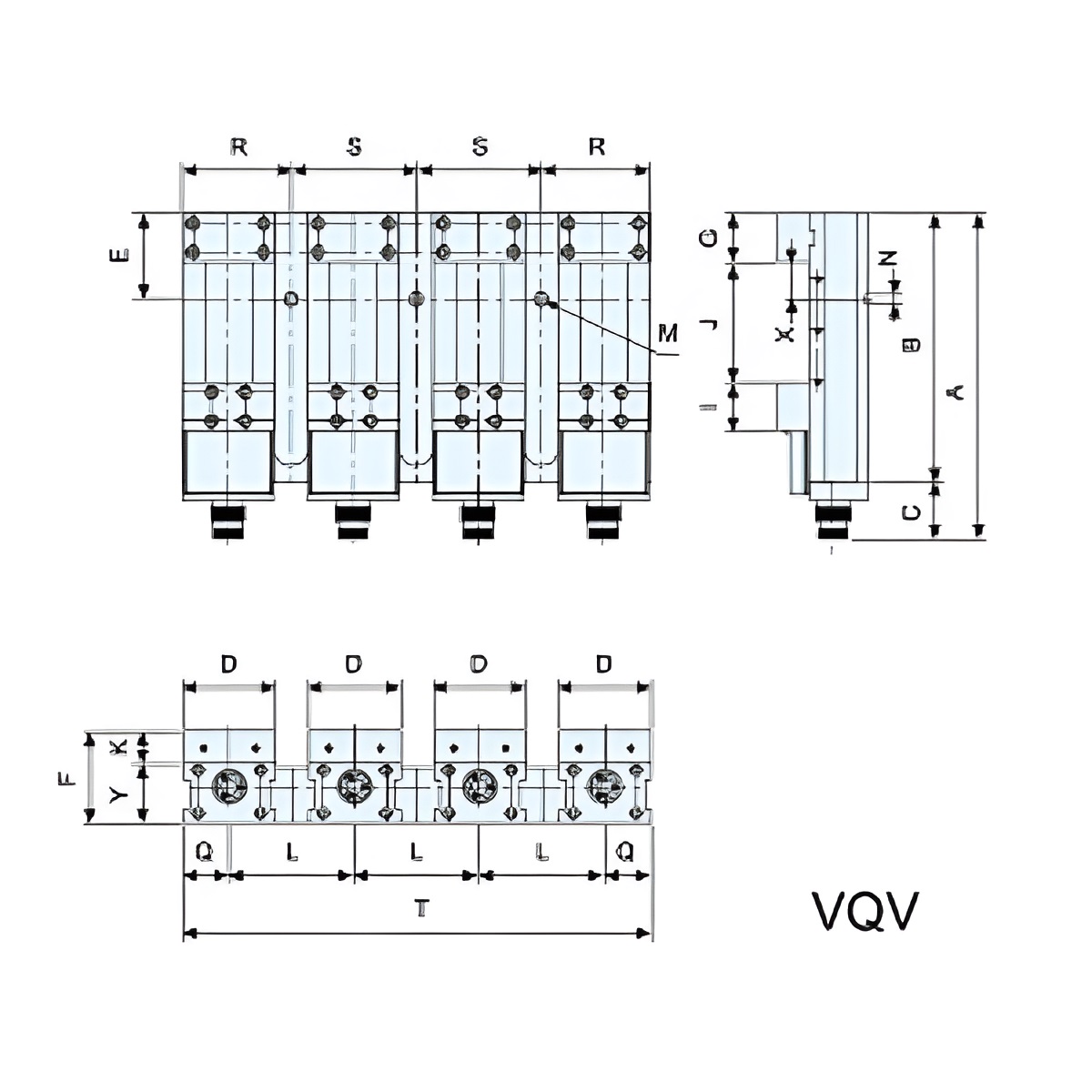

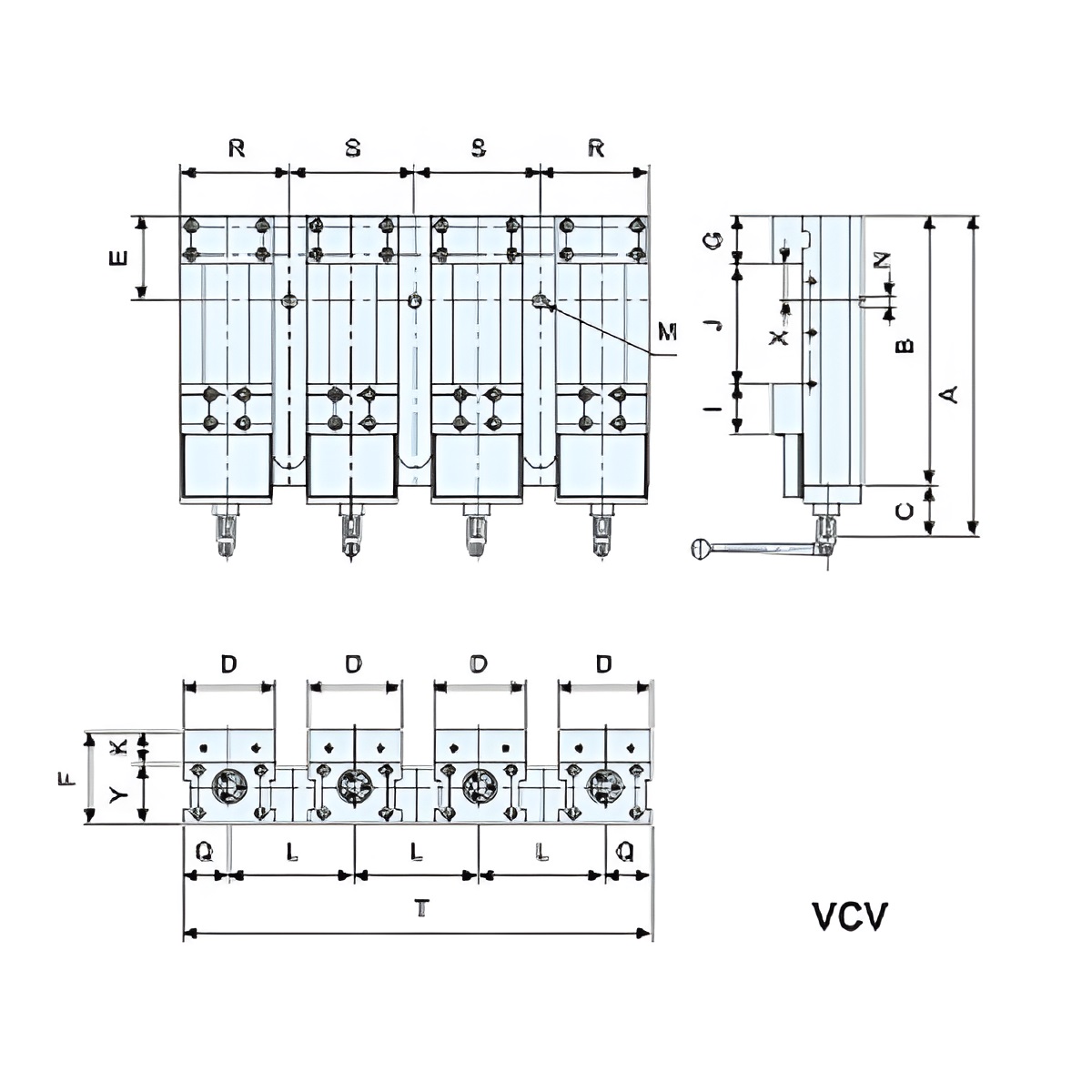

| Model | VCV-100-4S | VCV-130-4S | VCV-160-4S | VHV-130-4S | VHV-160-4S | VQV-100-4S | VQV-130-4S | VQV-160-4S |
|---|---|---|---|---|---|---|---|---|
| No | 10180100 | 10180130 | 10180160 | 10190130 | 10190160 | 10200100 | 10200130 | 10200160 |
| A | 398 | 508 | 573 | 545 | 610 | 406 | 516 | 581 |
| B | 300 | 410 | 475 | 410 | 475 | 300 | 410 | 475 |
| C | 98 | 98 | 98 | 135 | 135 | 106 | 106 | 106 |
| D | 101 | 131 | 161 | 131 | 161 | 101 | 131 | 161 |
| E | 124 | 149 | 152 | 149 | 152 | 124 | 149 | 152 |
| F | 145 | 162 | 175 | 162 | 175 | 145 | 162 | 175 |
| G | 78 | 83 | 86 | 83 | 86 | 78 | 83 | 86 |
| I | 64 | 74 | 86 | 74 | 86 | 64 | 74 | 86 |
| J | 155 | 250 | 300 | 210 | 300 | 155 | 250 | 300 |
| K | 45 | 52 | 55 | 52 | 55 | 45 | 52 | 55 |
| L | 150 | 180 | 220 | 180 | 220 | 150 | 180 | 220 |
| Q | 50.5 | 65.5 | 80.5 | 65.5 | 80.5 | 50.5 | 65.5 | 80.5 |
| R | 125.5 | 155.5 | 190.5 | 155.5 | 190.5 | 125.5 | 155.5 | 190.5 |
| M | M16 | M16 | M16 | M16 | M16 | M16 | M16 | M16 |
| N | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
| S | 150 | 180 | 220 | 180 | 220 | 150 | 180 | 220 |
| T | 551 | 671 | 821 | 671 | 821 | 551 | 671 | 821 |
| X | 45 | 65 | 65 | 65 | 65 | 45 | 65 | 65 |
| Y | 100 | 110 | 120 | 110 | 120 | 100 | 110 | 120 |
| G.W.(KG) | 116 | 195 | 250 | 200 | 256 | 118 | 200 | 256 |
| Shipment size(mm) | 850x505x240 | 870x650x250 | 1020x790x280 | 870x650x250 | 1020x790x280 | 850x505x240 | 870x650x250 | 1020x790x280 |
| Limit.Pressure | 77KN | 82KN | 41KN | 45KN | 54KN |
