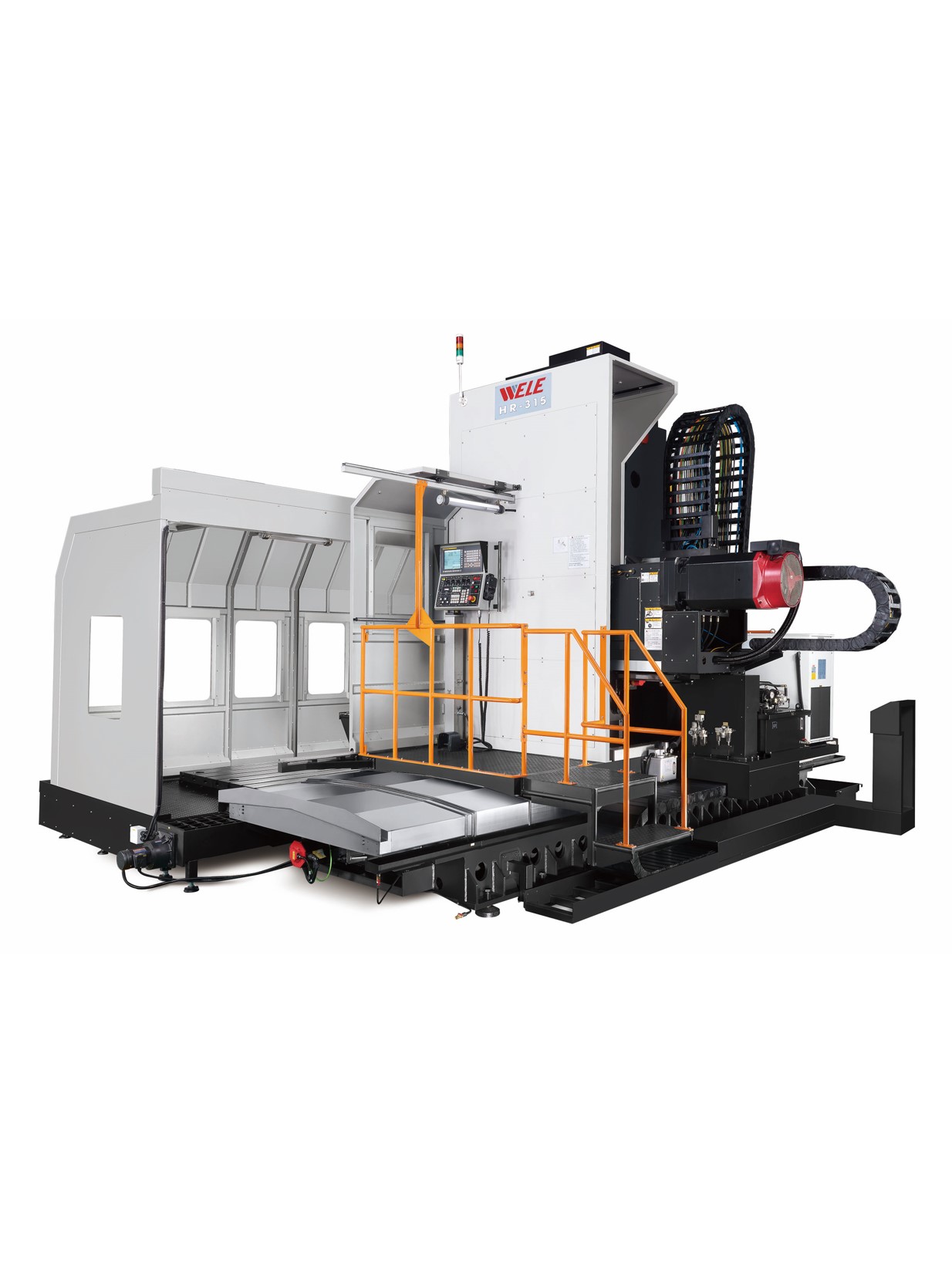

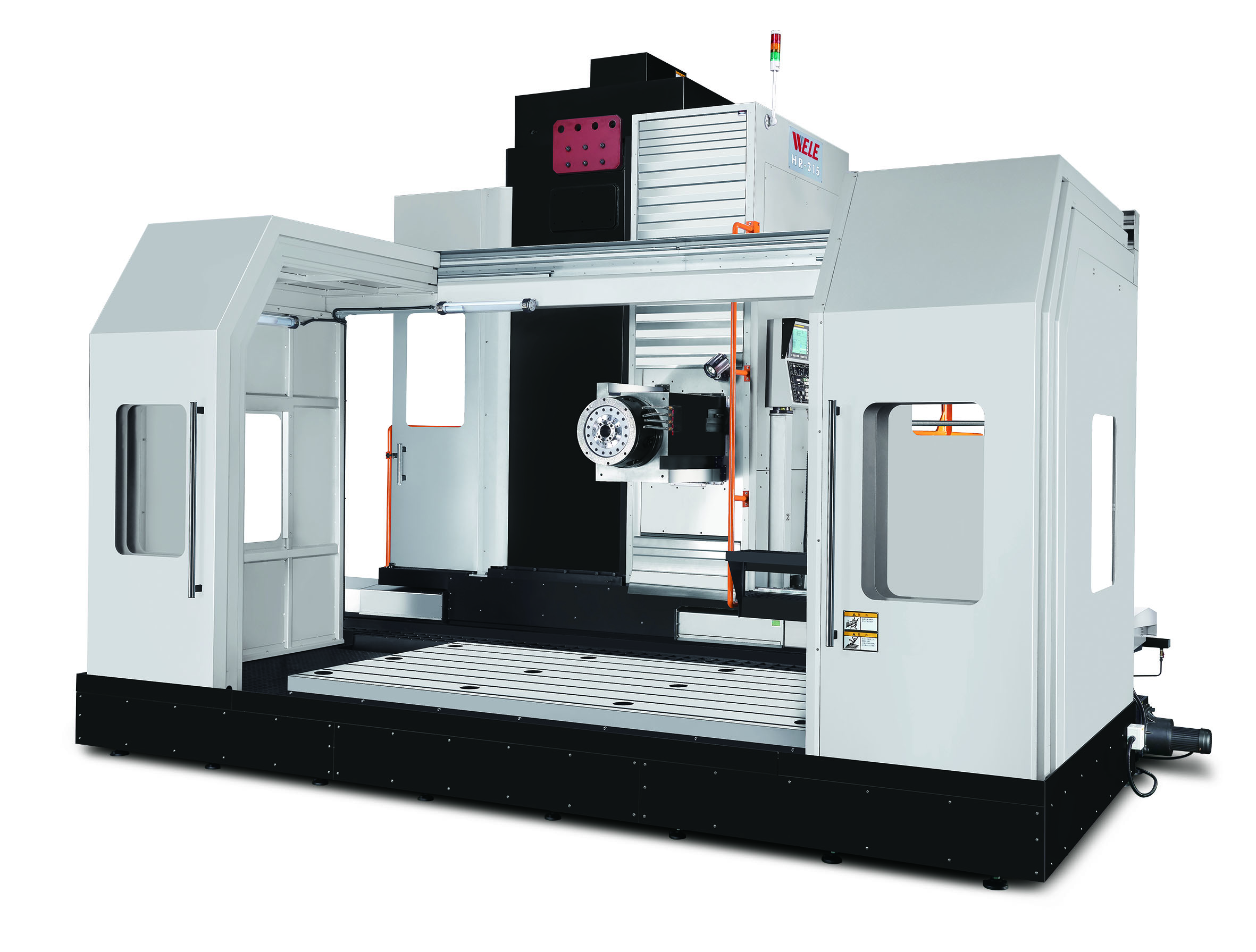

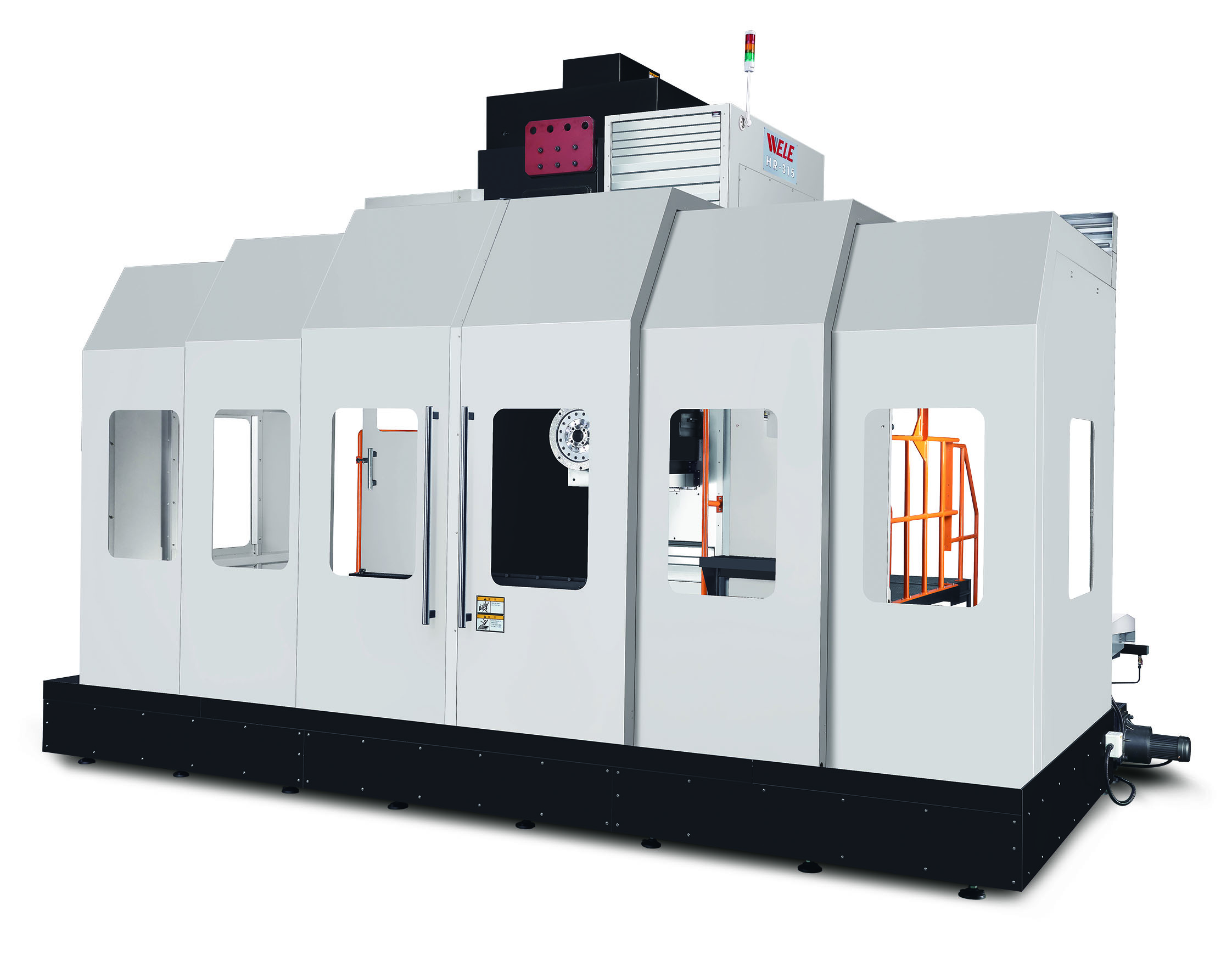

HB-F Series
Horizontal Boring Machining Center (Floor type)
- 이 모델은 Z축에 박스형 구조를 갖춘 강력한 스핀들 헤드 설계를 갖추고 있습니다.
- 표준으로 제공되는 1,923Nm/1,418ft-lb의 3,000rpm 기어 스핀들.
- 이 잡지는 40개 도구용 또는 60개 도구용으로 선택 가능합니다.
Description
HB-F
| Specification / Machine model | Unit | HB-315F | HB-415F |
|---|---|---|---|
| X axis travel | mm (in) | 3000 (118.1) | 4000 (157.4) |
| Y axis travel | mm (in) | 1500 (59) | |
| Z axis travel | mm (in) | 800 (31.5) | |
| From spindle nose to the centerline of table | mm (in) | 200~1700 (7.8~66.9) | |
| Table dimension (X direction) | mm (in) | 3000 (118.1) | 4000 (157.4) |
| Table dimension (Y direction) | mm (in) | 1530 (60.2) | |
| Table loading | kg /m2 (lb/m2) | 7500 (16500) | |
| Spindle motor power | kW (HP) | 45/55 (60/73.7) | |
| Spindle speed | rpm | 3000 | |
| Spindle taper | BT#50 (ISO 50) | ||
| Rapid feedrate – X axis | mm(in)/min | 12000 (472.4) | |
| Rapid feedrate – Y axis | mm(in)/min | 10000 (393.7) | |
| Rapid feedrate – Z axis | mm(in)/min | 10000 (393.7) | |
| Cutting federate | mm(in)/min | 1-10000 (0.03-393.7) | |
| Positioning accuracy (VDI/DGQ 3441) | mm (in) | P≦0.020(0.00079)/ full travel | |
| Repeatibility accuracy (VDI/DGQ 3441) | mm (in) | Ps≦0.015(0.00059) | |
| Length of the machine | mm (in) | 8112 (319.3) | 9112 (358.7) |
| Width of the machine | mm (in) | 7190 (283) | |
| Height of the machine | mm (in) | 4315 (169.9) | |
| Weight of the machine | kg (lb) | 34000 (74800) | 36000 (79200) |
