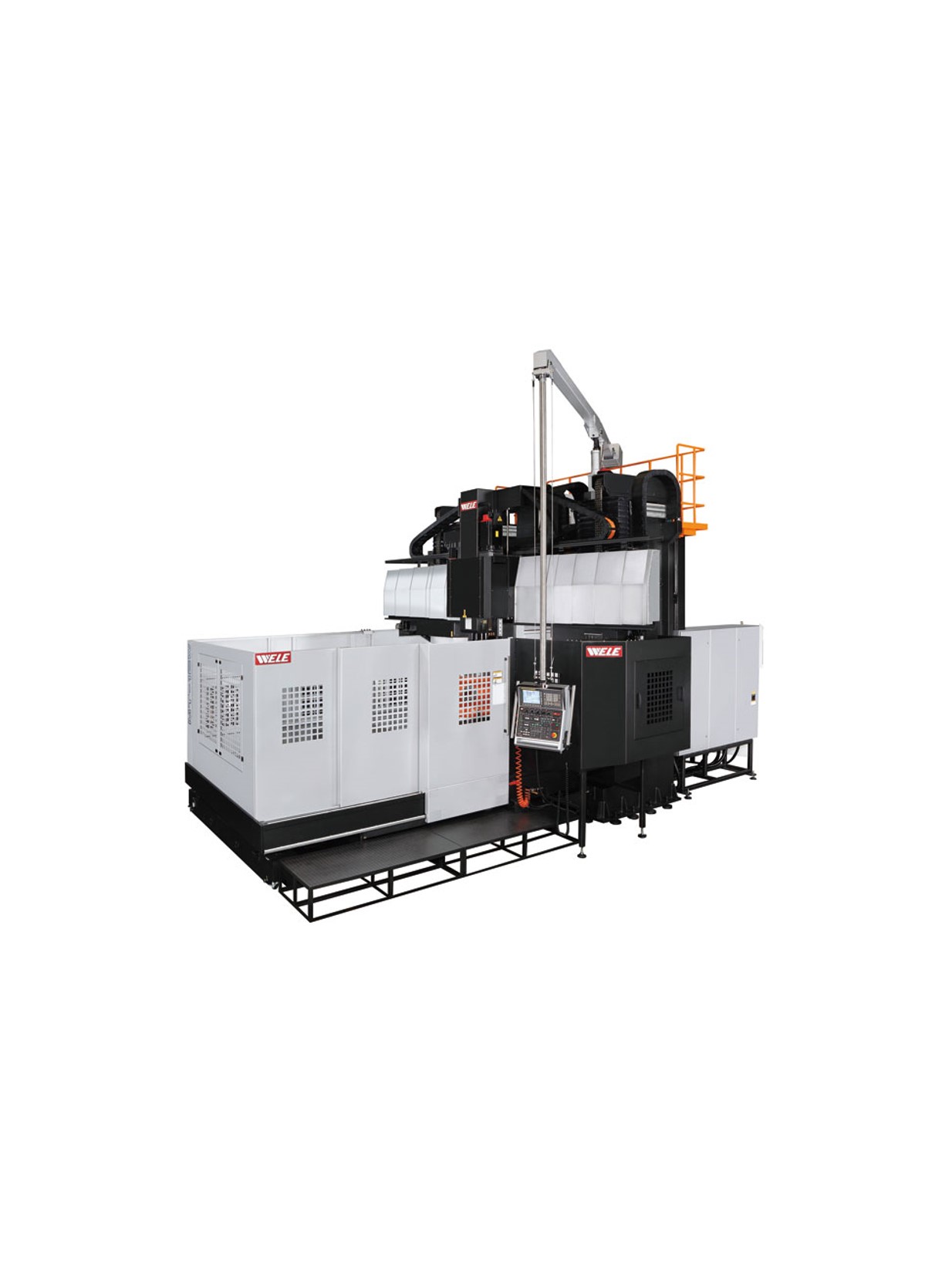

MT-W Series
MT-W Series

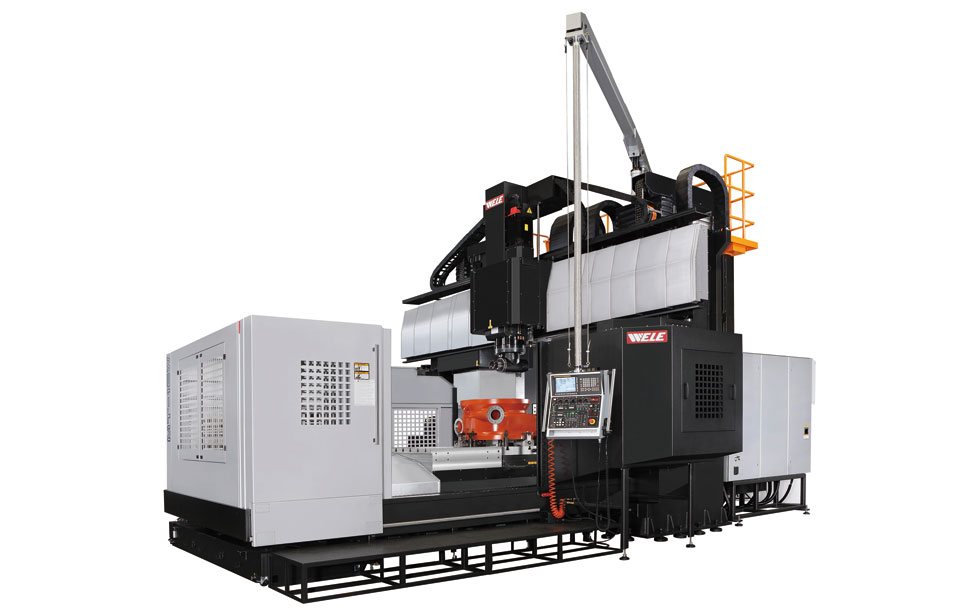

- 다중 작업 목적으로 다양한 응용 분야와 요구 사항을 제공합니다: 고객을 위한 5면 밀링 및 터닝 가공 목적.
- 일체형 디자인 컨셉의 MT 시리즈는 밀링, 터닝, 보링, 드릴링 등 다양한 가공 절차를 제공합니다.

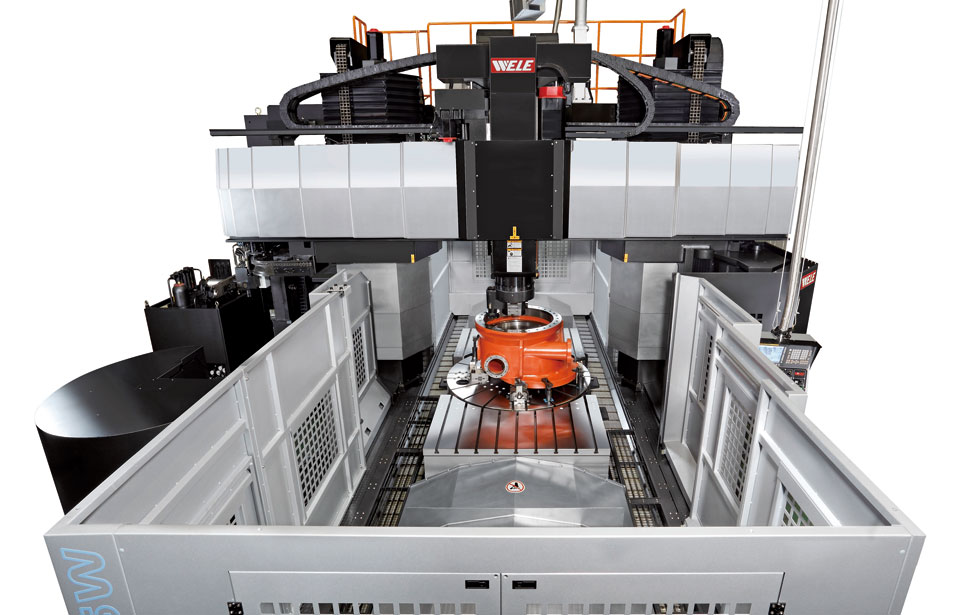

- WELE가 자체 개발한 회전 테이블 유닛의 정수압 베어링은 무거운 하중을 견뎌내고 장기적으로 정밀한 정확도를 유지합니다.
- 회전 테이블의 Cs축 백래시는 설계상 0.001도 단위로 인덱싱에 도달하는 것을 없앴습니다.

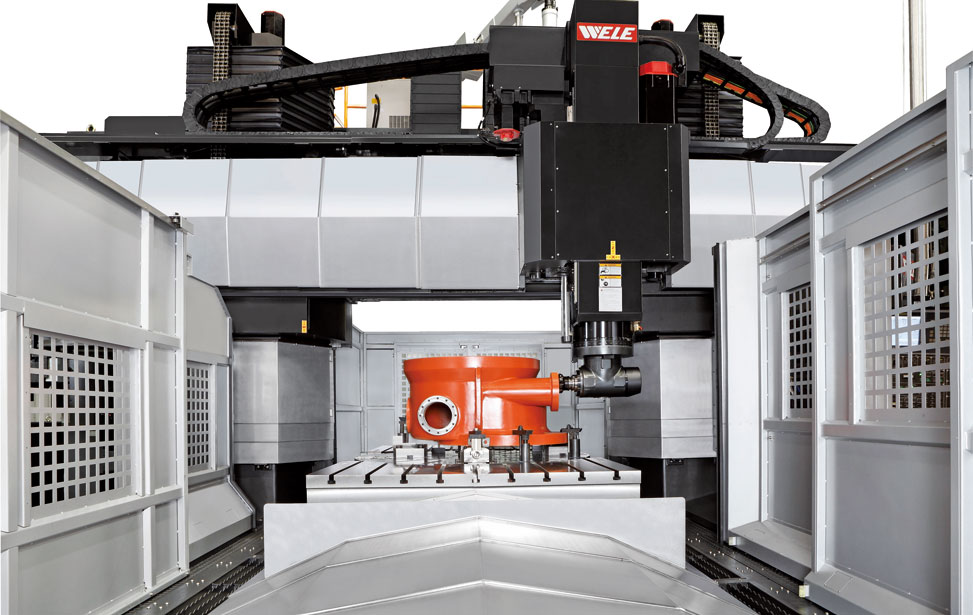

- 밀링 및 터닝 목적에 적합하게 잘 준비된 자동 헤드/공구 교환 시스템입니다.
- W축을 따라 각도 헤드 보관 모든 위치: 자동 도구 및 헤드 교환 가능(MT-16W 또는 MT-20W만 해당)
Description
MT-16W / MT-20W
| Specification/ Machine model | Unit | MT-16W | MT-20W |
|---|---|---|---|
| X axis travel | mm (in) | 2800 (110.2) | 3200 (125.9) |
| Y axis travel | mm (in) | 3060 (120.4) | 3500 (137.7) |
| Z axis travel | mm (in) | 800 (31.4) | |
| W axis travel | mm (in) | 1000 (39.3) | |
| Max. diameter | mm (in) | 1600 (62.9) | 2000 (78.7) |
| Max.turning radius of gyration of area | mm (in) | 2100 (82.6) | 2500 (98.4) |
| Max. height of turning | mm (in) | 1700 (66.9) | |
| Max. width of milling | mm (in) | 2300 (90.5) | 2700 (106.2) |
| Max. height of milling | mm (in) | 1800 (70.8) | |
| Table loading | kg (lb) | 12000 (26455) | 15000 (33069) |
| Spindle motor power | kW (HP) | 22/26 (30/35) | |
| The highest rotational speed of Vertical milling | rpm | 10-6000 (0.39-236.2) | |
| The highest rotational speed of Horizontal milling | rpm | 10-2400 (0.39-94.4) | |
| Spindle taper | BBT50 | ||
| Rapid feedrate – X axis | mm(in)/min | 18000 (708.6) | 15000 (590.5) |
| Rapid feedrate – Y axis | mm(in)/min | 18000 (708.6) | 15000 (590.5) |
| Rapid feedrate – Z axis | mm(in)/min | 15000 (590.5) | |
| Rapid feedrate – W axis | mm(in)/min | 3000 (118.1) | |
| Cutting federate | mm(in)/min | 1-15000 (0.04-590.6) | |
| Capacity of tool magazine | pcs | 60 | |
| Max. diameter of tool / Adjacent pocket empty | mm (in) | 127/215 (5/8.4) | |
| Max. length of tool | mm (in) | 400 (15.7) | |
| Max. weight of tool | kg (lb) | 20 (44) | |
| Positioning accuracy (JIS 6338) | mm (in) | ±0.015(0.000591)/ full travel | |
| Positioning accuracy (VDI/DGQ 3441) | mm (in) | P=0.019(0.000748)/ full travel) | |
| Repeatibility accuracy (JIS 6338) | mm (in) | ±0.005 (0.000197) | |
| Repeatibility accuracy (VDI/DGQ 3441) | mm (in) | Ps=0.015 (0.000591) | |
| Length of the machine | mm (in) | 9990 (393.3) | 10990 (432.6) |
| Width of the machine | mm (in) | 7650 (301.1) | 8050 (316.9) |
| Height of the machine | mm (in) | — | |
| Weight of the machine | kg (lb) | 45000 (99208) | 55000 (121254) |
