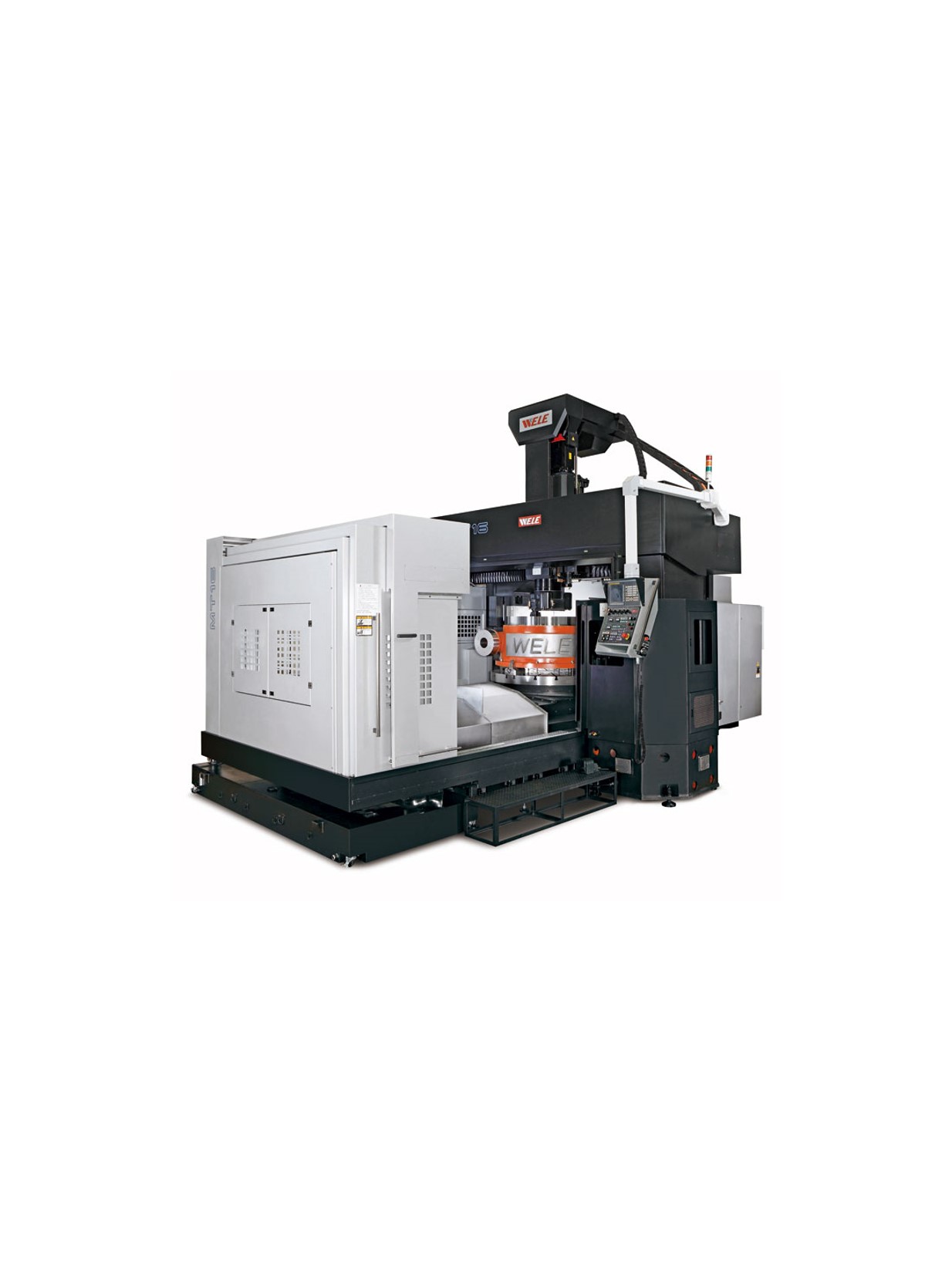

MT Series
Bridge type Milling and Turning Machining Center
- 다중 작업 목적으로 다양한 응용 분야와 요구 사항을 제공합니다: 고객을 위한 5면 밀링 및 터닝 가공 목적.
- 일체형 디자인 컨셉의 MT 시리즈는 밀링, 터닝, 보링, 드릴링 등 다양한 가공 절차를 제공합니다.

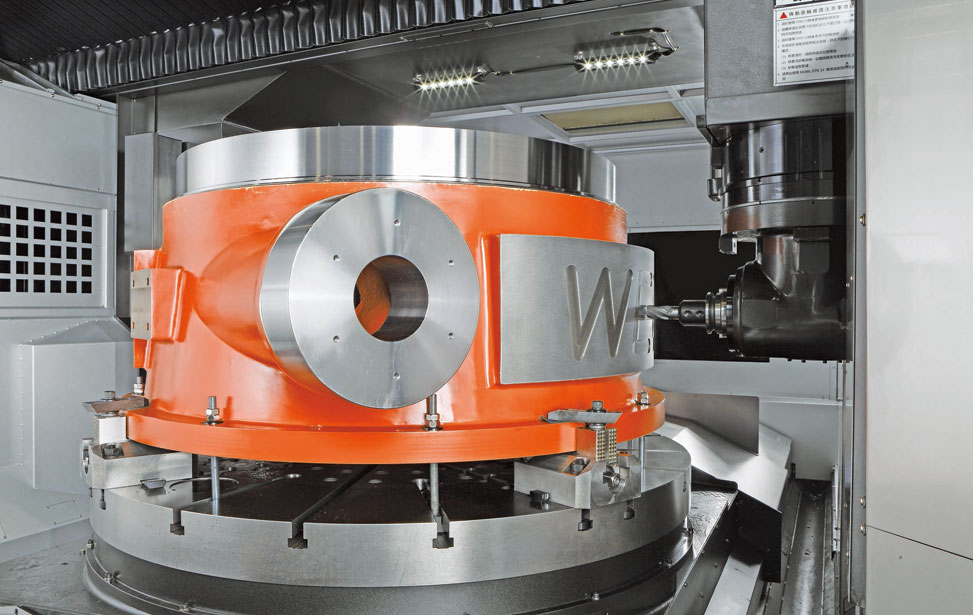

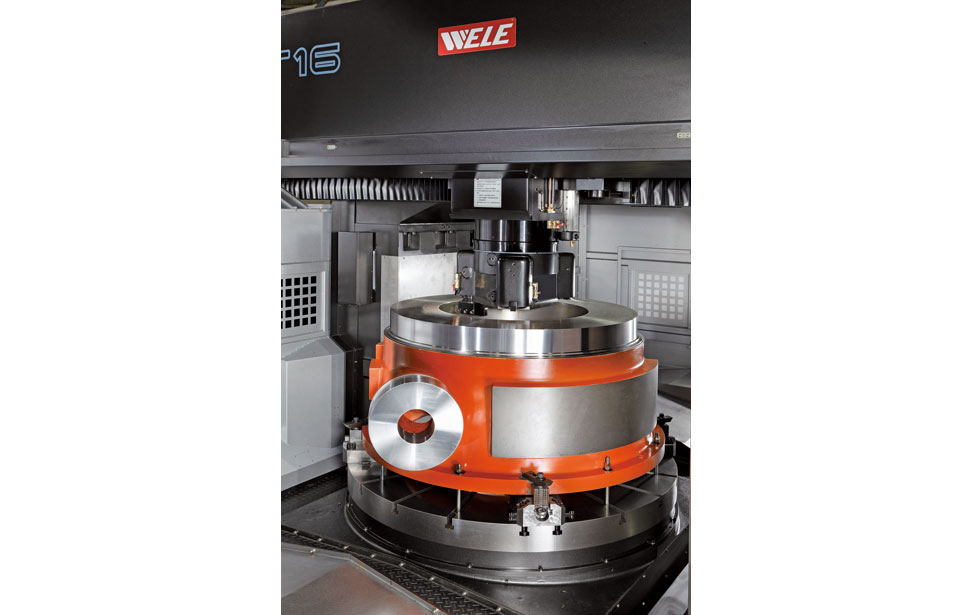

- WELE가 자체 개발한 회전 테이블 유닛의 정수압 베어링은 무거운 하중을 견뎌내고 장기적으로 정밀한 정확도를 유지합니다.
- 회전 테이블의 Cs축 백래시는 설계상 0.001도 단위로 인덱싱에 도달하는 것을 없앴습니다.
- 밀링 및 터닝 목적에 적합하게 잘 준비된 자동 헤드/공구 교환 시스템입니다.
- W축을 따라 각도 헤드 보관 모든 위치: 자동 도구 및 헤드 교환 가능(MT-16W 또는 MT-20W만 해당)
Description
MT-16 / MT-20
| Specification/ Machine model | Unit | MT-16 | MT-20 |
|---|---|---|---|
| X axis travel | mm (in) | 2800(110.2) | 3200(125.9) |
| Y axis travel | mm (in) | 2600(102.3) | 3000(118.1) |
| Z axis travel | mm (in) | 800(31.4) | |
| Max. diameter | mm (in) | 1600(62.9) | 2000(78.7) |
| Max.turning radius of gyration of area | mm (in) | 2100(82.6) | 2500(98.4) |
| Max. height of turning | mm (in) | 700(27.5) | |
| Max. width of milling | mm (in) | 2300(90.5) | 2700(106.2) |
| Max. height of milling | mm (in) | 900(35.4) | |
| Table loading | kg (lb) | 12000 (26455) | 15000(33069) |
| Spindle motor power | kW (HP) | 22/26 (30/35) | |
| The highest rotational speed of Vertical milling | rpm | 10-6000(0.39-236.2) | |
| The highest rotational speed of Horizontal milling | rpm | 10-2400(0.39-94.4) | |
| Spindle taper | BT#50 (ISO 50) | ||
| Rapid feedrate – X axis | mm(in)/min | 18000(708.6) | 15000(590.5) |
| Rapid feedrate – Y axis | mm(in)/min | 18000(708.6) | 15000(590.5) |
| Rapid feedrate – Z axis | mm(in)/min | 15000(590.5) | |
| Cutting federate | mm(in)/min | 1-10000 (0.04-393.7) | |
| Capacity of tool magazine | pcs | 32 | |
| Max. diameter of tool / Adjacent pocket empty | mm (in) | 127/215(5/8.4) | |
| Max. length of tool | mm (in) | 400(15.7) | |
| Max. weight of tool | kg (lb) | 20(44) | |
| Positioning accuracy (JIS 6338) | mm (in) | ±0.015(0.000591)/ full travel | |
| Positioning accuracy (VDI/DGQ 3441) | mm (in) | P=0.019(0.000748)/ full travel | |
| Repeatibility accuracy (JIS 6338) | mm (in) | ±0.005(0.000197) | |
| Repeatibility accuracy (VDI/DGQ 3441) | mm (in) | Ps=0.015(0.000591) | |
| Length of the machine | mm (in) | 8200(322.8) | 9200(362.2) |
| Width of the machine | mm (in) | 6670(262.5) | 7070(278.3) |
| Height of the machine | mm (in) | — | |
| Weight of the machine | kg (lb) | 30000(66138) | 35000(77161) |
